Préconisations de mise en oeuvre :

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces bâti-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces bâti-supports pour WC montés suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.

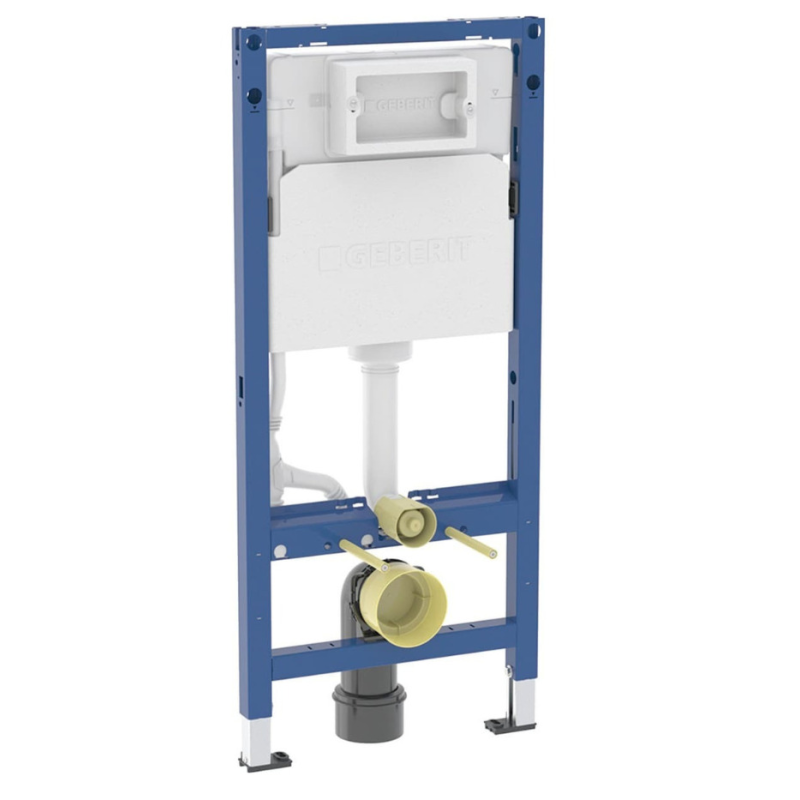

Caractéristiques principales :

• Citerne encastrée Geberit Delta UP100 (12 cm), activation frontale
• Anticondensation, profondeur d'installation : 12 cm
• Réglage possible du grand débit de chasse (4,5 / 6 / 7,5 L)
• Petit débit fixe, possibilité de rinçage immédiat
• Alimentation en eau arrière/centrale supérieure
• Raccordement manuel possible à la vanne d’angle
• Compatibilité :
  • 1 touche : Delta15
  • 2 touches : Delta20
• Cadre autoportant, revêtement bleu, avec trous ø 9 mm (fixation bois)

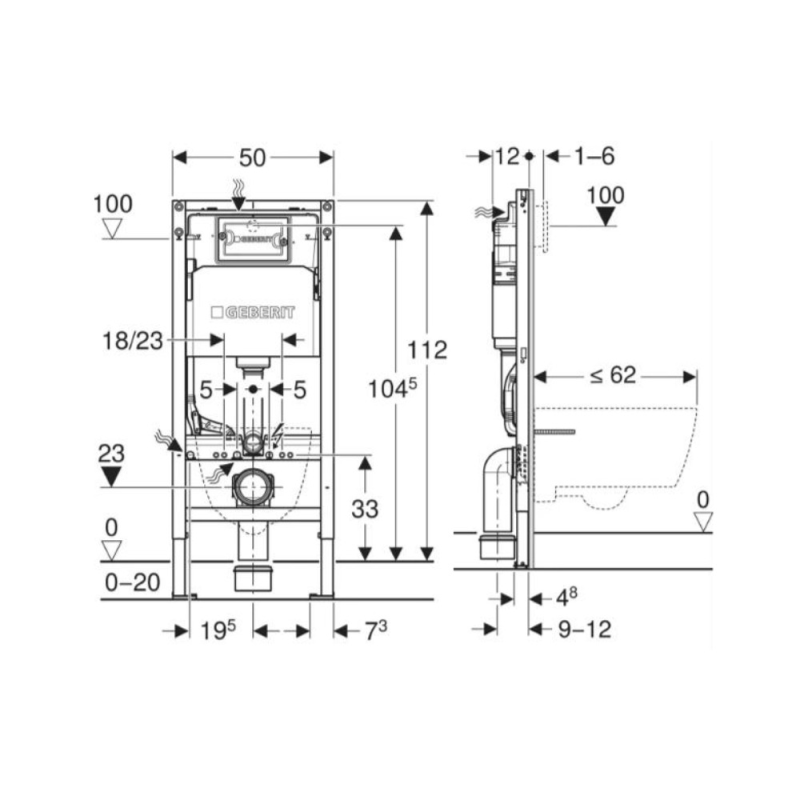

• Pieds réglables de 0 à 20 cm, plaques de base adaptées au montage UW50

Informations techniques :

• Réglage usine : 6 / 3,5 L (grand/petit rinçage)

Contenu du colis :

• 2 tiges filetées M12 (fixation céramique)
• Vanne de chasse double débit
• Couvercle de protection pour montage brut
• 2 bouchons de protection
• Robinet d’angle R 1/2" avec adaptateur
• Tuyau d’alimentation AquaClean
• Kit de raccordement ø 90 mm + coude ø 90 mm + adaptateur ø 90/110 mm
• Matériel de fixation

Non inclus : kit de montage mural
